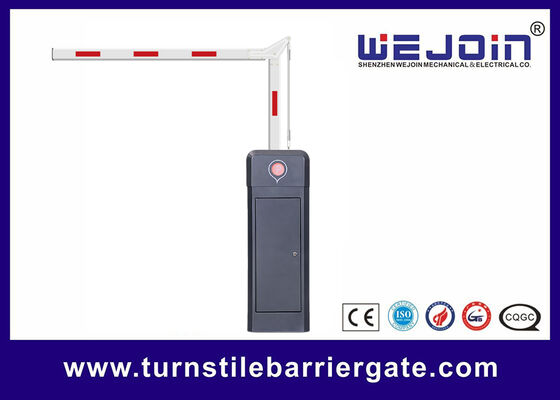

วงจรการทำงาน 100% ดีเยี่ยม เครื่องกลไฟฟ้า แขนพับ 5 เมตร 90 องศา สำหรับพื้นที่อยู่อาศัยระดับสูง
คำอธิบายอินเทอร์เฟซตัวควบคุมประตู
|
รายการ |
คำอธิบาย |
|
อินเทอร์เฟซควบคุมสาย |
อินเทอร์เฟซนี้มีให้สำหรับระบบจอดรถ และยังมีให้สำหรับตัวควบคุมภายนอกเพื่อควบคุมประตู ขึ้น: วงจรลัด “ขึ้น” และ “GND” ลง: วงจรลัด “ลง” และ “GND” หยุด: วงจรลัด “หยุด” และ “GND” |
|
อินเทอร์เฟซป้องกันการกระแทก |
โฟโตเซลล์อินฟราเรด: บูมจะยกขึ้นเมื่อลัดวงจร “อินเทอร์เฟซโฟโตเซลล์อินฟราเรด” และ “GND” ในระหว่างที่บูมลง เครื่องตรวจจับลูป: บูมจะยกขึ้นเมื่อลัดวงจร “อินเทอร์เฟซเครื่องตรวจจับลูป” และ “GND” ในระหว่างที่บูมลง ในตำแหน่งจำกัดบน บูมจะตกลงมาโดยอัตโนมัติหลังจากที่อินเทอร์เฟซทั้งสองนี้ถูกตัดการเชื่อมต่อ |
|
อินเทอร์เฟซการสื่อสาร RS485 |
ใช้สำหรับควบคุมประตู หรือตรวจสอบสถานะของประตูด้วยคอมพิวเตอร์หรือระบบ และยังใช้สำหรับการควบคุมประตูที่จับคู่แบบออนไลน์พร้อมกัน |
|
เอาต์พุตไฟ DC12V |
ให้กระแสไฟออก 1A พร้อมใช้งานสำหรับเรดาร์หรือแถบไฟขนาดเล็ก |
1. มอเตอร์ควบคุมความถี่ตัวแปร DC ขับเคลื่อน พร้อมกลไกการส่งกำลังแบบก้านเชื่อมต่อ สปริงสมดุล การทำงานที่มั่นคงและเชื่อถือได้ อายุการใช้งานของมอเตอร์สูงถึง6 ล้านครั้ง อายุการใช้งานสปริง 500,000 ครั้ง2.
ด้วยฟังก์ชันย้อนกลับอัตโนมัติเมื่อมีสิ่งกีดขวาง บูมจะย้อนกลับอัตโนมัติเมื่อพบสิ่งกีดขวางในระหว่างกระบวนการปิด3.
รองรับเรดาร์ภายนอก ขดลวด ฟังก์ชันป้องกันการกระแทกด้วยอินฟราเรด เอาต์พุตไฟ DC 12V ในตัว สามารถใช้สำหรับแหล่งจ่ายไฟเรดาร์ภายนอก4.
รองรับการสื่อสาร RS485 หรือการเชื่อมต่อแบบออฟไลน์ RS4855. โมดูลบลูทูธเสริม สะดวกในการดีบักสิ่งกีดขวางผ่านโปรแกรมขนาดเล็ก
6. จอ LCD ขนาดใหญ่ เมนูภาพภาษาอังกฤษ เลือกฟังก์ชันและดีบักได้ง่าย
7. สามารถเปลี่ยนการติดตั้งด้านซ้ายและด้านขวาได้
ข้อมูลทางเทคนิคของประตู
WJCB01VF-H, WJCB01VF-Iความเร็วในการทำงาน:
1-4S, 2-6Sประเภทบูม:
ตรง, พับ 90°, พับ 180°, รั้ว 2, รั้ว 3ความยาวบูมสูงสุด:
8Mแรงดันไฟฟ้าขาเข้า:
AC100-265Vความถี่:
50/60HZแรงดันไฟฟ้าของมอเตอร์:
DC24Vระดับการป้องกัน:
IP54อุณหภูมิในการทำงาน:
-30°C ~ +70°CMTBF:
6,000,000 ครั้งการใช้งานการจราจร:
การทำงานต่อเนื่อง 24 ชั่วโมงกำลังมอเตอร์สูงสุด:
240W, 180Wความเร็วรอบมอเตอร์สูงสุด:
500r/min, 360r/minแรงบิดสูงสุด:
280N.m, 320N.m
