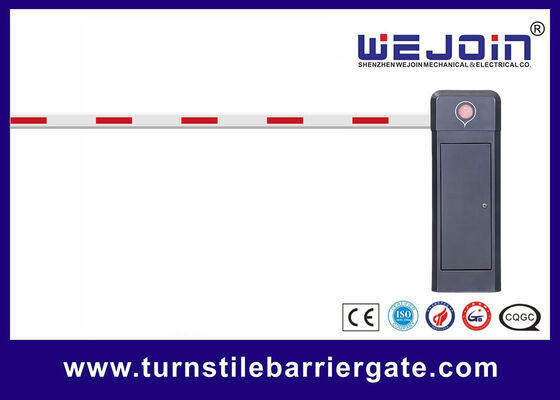

การออกแบบโครงสร้างที่พิเศษ 6m แขนตรงสําหรับระบบป้องกันแขนอัตโนมัติ
คําอธิบายอินเตอร์เฟซของผู้ควบคุมประตูอุปสรรค
|
รายการ |
คําอธิบาย |
|
อินเตอร์เฟซควบคุมสาย |
อินเตอร์เฟซนี้มีให้บริการสําหรับระบบจอดรถ, ยังมีให้บริการสําหรับผู้ควบคุมภายนอกในการควบคุมประตูกั้น UP: การตัดสั้น ด้านล่าง: การตัดสั้น หยุด: การตัดสั้น |
|
อินเตอร์เฟซป้องกันการทําลาย |
โฟโตเซลล์อินฟราเรด: โบมจะยกขึ้นเมื่อการตัดสั้น ผิวหน้าโฟโตเซลล์อินฟราเรด และ GND ระหว่างโบมลง วงจรตรวจจับ: วงจรจะยกขึ้นเมื่อวงจรสั้น วงจรตรวจจับอินเตอร์เฟซ วงจร และ วงจรตรวจจับ GND ระหว่างวงจรลง; ในตําแหน่งขั้นสูงโบมจะตกลงโดยอัตโนมัติหลังจากที่สองอินเตอร์เฟซนี้ตัดต่อ. |
|
อินเตอร์เฟซการสื่อสาร RS485 |
ใช้ในการควบคุมประตูอุปสรรคหรือตรวจสอบสถานะของประตูอุปสรรคโดยคอมพิวเตอร์หรือระบบ; ยังใช้ในการควบคุมออนไลน์ประตูอุปสรรคคู่ร่วมกัน |
รุ่น:WJCB01VF-H, WJCB01VF-I
ความเร็วในการทํางาน:1-4S, 2-6S
ประเภทพูล:สายตรง, 90° พับ, 180° พับ, 2 รั้ว, 3 รั้ว
ความยาวสูงสุด:8M
ความดันทางเข้า:AC100-265V
ความถี่:50/60HZ
โมเตอร์วอลเตจ:DC24V
ระดับการจําหน่าย:IP54
อุณหภูมิการทํางาน-30°C ~ +70°C
MTBF:6,000,000 ครั้ง
การใช้งานการจราจร:24 ชั่วโมงทํางานต่อเนื่อง
พลังงานมอเตอร์สูงสุด:240W, 180W
ความเร็วของมอเตอร์สูงสุด:500r/min, 360r/min
แม็กซ์ทอร์ค:280N.m, 320N.m
1.เครื่องขับเคลื่อนมอเตอร์ควบคุมความถี่แปรปรวนแบบ DC พร้อมไม้เชื่อมกลไกการส่ง, สปริงสมดุล, การทํางานที่มั่นคงและน่าเชื่อถือ, ชีวิตของมอเตอร์ขึ้นถึง 6 ล้านครั้ง, ชีวิตสปริง 500,000 ครั้ง.
2.ด้วยการย้อนกลับอัตโนมัติในหน้าที่อุปสรรค, บูมจะย้อนกลับอัตโนมัติเมื่อมันพบอุปสรรคระหว่างกระบวนการปิด
3.สนับสนุนราดาร์ภายนอก, สายโค้ล, ปฏิบัติการป้องกันการบุกรุกอินฟราเรด, การผลิตพลังงาน DC 12V ภายใน, สามารถนําไปใช้สําหรับการให้พลังงานราดาร์ภายนอก
4.รองรับการสื่อสาร RS485 หรือการเชื่อมต่อ RS485 Offline
5. โมดูลบลูทูธ optional, การแก้ไขอุปสรรคที่สะดวกสบายผ่านโปรแกรมขนาดเล็ก
6จอจอ LCD ขนาดใหญ่ เมนูภาพในภาษาอังกฤษ การเลือกฟังก์ชันและการแก้ไขปัญหาง่าย
7การติดตั้งทางซ้ายและทางขวา สามารถเปลี่ยนได้
