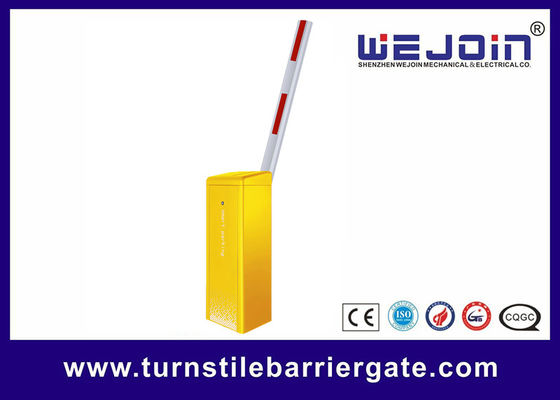

ประตูกั้นที่จอดรถที่มีประสิทธิภาพสูง สามารถปรับแต่งและหลากหลาย เพื่อความปลอดภัยของสถานที่จอดรถ
ประกอบการโดยอัตโนมัติ
ผลิตภัณฑ์นี้ประกอบด้วยสี่ส่วน: กล่อง, กลไกการส่ง, หน่วยควบคุม, และบัมและใช้ในระบบควบคุมทางเข้าและทางออกของลานจอดรถ.
ผลิตภัณฑ์นี้แบ่งออกเป็น 3 ประเภท คือ ประตูกั้นที่มีกั้นตรง ประตูกั้นที่มีกั้นพับ และ ประตูกั้นที่มีกั้นรั้ว
ลักษณะพื้นฐานของอุปกรณ์ป้องกันพุ่ง
1.ขับเคลื่อนโดยมอเตอร์และพร้อมกับกลไกการส่งสายเชื่อมและสปริงสมดุลและอายุการใช้งานในฤดูใบไม้ผลิจะถึง 500หมื่นครั้ง
2.ทุกรุ่นมีมาตรฐานด้วยฟังก์ชันการลดลอยที่ระบุอุปสรรค เมื่อแขนขวางพบกับความต้านทานระหว่างกระบวนการลดลง มันจะลดลงโดยอัตโนมัติ
3.มันรองรับการเชื่อมต่อภายนอกของราดาร์, เครื่องตรวจจับลุป, และฟังก์ชันป้องกันการชนในอินฟราเรด ด้วยผลิตพลังงาน DC 12V ที่สร้างขึ้น, มันสามารถให้พลังงานกับอุปกรณ์ราดาร์ภายนอก
|
ประเภทพูล |
ความยาวของบัว (เมตร: M) |
กว้างของสปริง Φ (mm) |
|
บูมตรงโดยไม่ใช้ยาง |
6≥L≥4.8 |
Φ5.5+Φ4.5 |
|
4.8>L≥35 |
Φ5.5 |
|
|
3.5>L≥25 |
Φ4.5 |
|
|
บูมตรงด้วยยาง |
6≥L> 53 |
Φ6.8+Φ4.5 |
|
5.3≥L≥43 |
Φ5.5+Φ4.5 |
|
|
4.3>L≥35 |
Φ4.5+Φ4.5 |
|
|
3.5>L≥3 |
Φ5.5 |
|
|
3>L |
Φ4.5 |
อินเตอร์เฟซของผู้ควบคุมประตูขัด
1.อินเตอร์เฟซควบคุมสาย:
อินเตอร์เฟซนี้มีให้บริการสําหรับระบบจอดรถ, ยังมีให้บริการสําหรับผู้ควบคุมภายนอกในการควบคุมประตูกั้น
2.อินเตอร์เฟซป้องกันการทําลาย:
โฟโตเซลล์อินฟราเรด:Boom จะยกขึ้นเมื่อสั้นระบาย "อินฟราเรด photocell" และ "GND"อินเตอร์เฟซในขณะที่บัมหล่นลง
เครื่องตรวจจับวงจร:Boom จะยกขึ้นเมื่อสั้นระบาย "วงจรตรวจจับ" และ "GND"อินเตอร์เฟซในขณะที่บัมหล่นลง; เมื่อบัมเคลื่อนย้ายไปยังตําแหน่งขั้นต่ําขึ้น, บัมจะหล่นลงหลังจาก "วงจรตรวจจับ" และ "GND"อินเตอร์เฟซติดต่อไม่ได้
3.อินเตอร์เฟซการออกของรีเลย์:
การออกของเรเล่สามารถตั้งค่าเพื่อตอบสนองความต้องการการใช้งานที่แตกต่างกัน โดยการตั้งค่าโหมดการออก รายละเอียด กรุณาดูข้อความ H-16 ของการตั้งค่าระดับสูงปกติคือการออกสัญญาณขั้นต่ําคือดังนี้:
เมื่ออุปกรณ์ป้องกันเปิดขึ้นสู่ตําแหน่งขั้นต่ํา, COM และ LmO เชื่อมต่อ;
เมื่ออุปกรณ์ป้องกันปิดไปยังตําแหน่งขั้นต่ํา COM และ LmC เชื่อมต่อกัน
ระหว่างการเปิดและปิด COM และ LmC, LmO ถูกตัด
