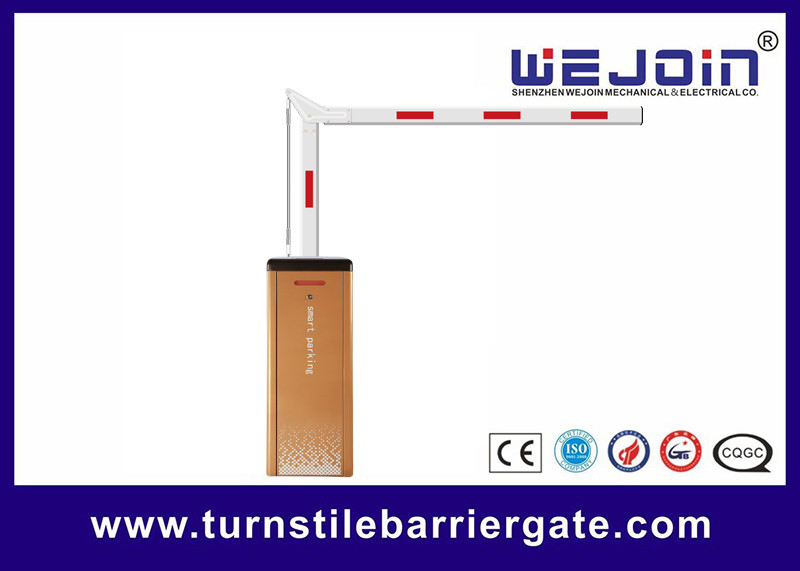

ประตูรั้วที่จอดรถพร้อมบูมพับสำหรับระบบรักษาความปลอดภัยประตูรั้วที่จอดรถ
บทนำโดยย่อเกี่ยวกับประตูรั้วอัตโนมัติ
ผลิตภัณฑ์ประกอบด้วยสี่ส่วน: ตู้, กลไกการส่งกำลัง, หน่วยควบคุม และบูม โดยจะแยกแยะระหว่างการติดตั้งด้านซ้ายและด้านขวา และใช้ในระบบควบคุมทางเข้าและออกของที่จอดรถ
ผลิตภัณฑ์นี้แบ่งออกเป็นสามประเภท: ประตูรั้วพร้อมบูมตรง, ประตูรั้วพร้อมบูมพับ และประตูรั้วพร้อมบูมรั้ว
คุณสมบัติพื้นฐานของบูมแบริเออร์:
1. มอเตอร์ไร้แปรงถ่าน DC24V พร้อมกลไกการส่งกำลังแบบก้านสูบและสปริงสมดุล ใช้พลังงานต่ำ ประสิทธิภาพสูง และเสียงรบกวนต่ำ
2. พร้อมฟังก์ชันย้อนกลับอัตโนมัติเมื่อมีสิ่งกีดขวางและฟังก์ชันปิดอัตโนมัติแบบหน่วงเวลา รองรับฟังก์ชันการนับและโหมดการผ่านของขบวนรถ
3. รองรับเรดาร์ภายนอก, เครื่องตรวจจับวง, ฟังก์ชันป้องกันการกระแทกด้วยโฟโตเซลล์อินฟราเรด, เอาต์พุตไฟ DC 12V ในตัว, สามารถใช้สำหรับแหล่งจ่ายไฟเรดาร์ภายนอก
4. รองรับการสื่อสาร RS485 หรือการเชื่อมต่อแบบออฟไลน์ RS485
5. แหล่งจ่ายไฟ DC24V เป็นตัวเลือก
|
รุ่น |
WJDZE-BL (ความเร็ว1.5~6ปรับได้) |
|||||||
|
ความเร็วในการวิ่ง |
1.5 วินาที |
3 วินาที |
4 วินาที |
5/6วินาที |
6วินาที |
6วินาที |
6วินาที |
6วินาที |
|
บูม-ประเภท |
ตรง |
ตรง |
ตรง |
ตรง |
พับ 90° |
พับ 180° |
2 รั้ว |
3 รั้ว |
|
ความยาวบูมสูงสุด |
3 ม. |
4.5 ม. |
5 ม. |
6 ม. |
5 ม. |
4 ม. |
4.5 ม. |
4 ม. |
|
แรงดันไฟฟ้าขาเข้า |
AC100~264V |
|||||||
|
ความถี่ |
50/60HZ |
|||||||
|
แรงดันไฟฟ้าของมอเตอร์ |
DC24V |
|||||||
|
ระดับการป้องกัน |
Ip54 |
|||||||
|
อุณหภูมิในการทำงาน |
-35℃~ + 70℃ |
|||||||
|
MTBF |
3,000,000 ครั้ง |
|||||||
|
กำลังมอเตอร์สูงสุด |
180W |
|||||||
|
ความเร็วรอบมอเตอร์สูงสุด |
24r/min |
|||||||
การติดตั้งบูมพับขั้นตอนที่ 1
. ยึดแผ่นยึดบูมบนบูมด้วยสกรูหกเหลี่ยม M12*70 มม. 2 ชิ้นขั้นตอนที่ 2
. จับแผ่นยึดด้วยมือ จากนั้นยกบูมขึ้นในแนวตั้งและติดตั้งบนตัวยึดบูม จากนั้นติดตั้งแหวนรองแบน, แหวนรองสปริง และน็อต M12 ตามลำดับบนสกรู และยึดสกรูด้วยประแจขั้นตอนที่ 3
. ยึดก้านและตลับลูกปืนเชื่อมต่อบนส่วนประกอบแผ่นรองรับด้วยสกรูขั้นตอนที่ 4
. คลายโบลสเตอร์ด้วยสกรูมือขวาและมือซ้าย หมุนก้านดึงสแตนเลสแล้วปรับแนวนอนและแนวตั้งของบูม หลังจากปรับแล้ว ให้ล็อคโบลสเตอร์ด้วยสกรูมือขวาและมือซ้าย
