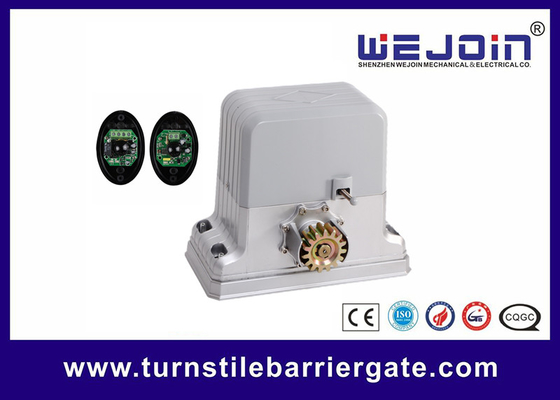

220V AC หนักประตูบานเลื่อนมอเตอร์อัตโนมัติอิเล็กทรอนิกส์เริ่มอ่อนนุ่มอนุมัติ CE
ฟังก์ชั่น
1 การออกแบบระบบเครื่องกลไฟฟ้าแบบบูรณาการ
2. เริ่มต้นอ่อนอิเล็กทรอนิกส์
3. การย้อนกลับบนสิ่งกีดขวาง
4. ซ็อกเก็ตตาแมวอินฟราเรด
5. ซ็อกเก็ตไฟเตือน
6. การควบคุมสายไฟและการควบคุมระยะไกล
7. ความล่าช้าในการปิด
8. ปรับความไวกลับด้าน
9. Bus-mastering (วิธีการใช้งานที่หลากหลาย)
10. อุ่นเครื่องอัตโนมัติ
ข้อมูลอิเล็กทรอนิกส์
เริ่มต้นอ่อน: ใช่
หยุดที่สิ่งกีดขวาง (ปรับความไวได้): ใช่
ร้อนขึ้นอัตโนมัติ (ที่อุณหภูมิแช่แข็ง): ใช่
การควบคุมระยะไกล: 418MHz (50m ประมาณ)
การควบคุมสายไฟ: มี
ปิดอัตโนมัติ: ใช่
ซ็อกเก็ตตรวจจับลูปยานพาหนะ: ใช่
ซ็อกเก็ตตาแมว: ใช่
ซ็อกเก็ตไฟเตือน: ใช่
ข้อมูลมอเตอร์
แบบ | WJKMP202 | |
แรงดันไฟฟ้า | 220V ± 10% | 110V ± 10% |
ดูดซับพลังงาน | 594W | 638W |
ความเร็วมอเตอร์ | 1350rpm | 1620rpm |
ความเร็วเกียร์ | 58.5rpm | 70.2rpm |
ความเร็วในการเดินทาง | 11m / นาที | 13.2m / นาที |
น้ำหนักผลิตภัณฑ์ (ประมาณ) | 10.19kg | 10.25kg |
น้ำหนักสูงสุดของเกต | 1800kg | |
การติดตั้งแร็ค
ทำให้เกียร์ของแร็คเกียร์เข้าหาพื้น ทำให้เกียร์ของชั้นวางพอดีกับเกียร์ของมอเตอร์ ขันสกรูเกียร์เข้ากับประตูด้วยสกรู ดันเกทและทำให้มันเคลื่อนที่ตลอดเส้นทางยึดเกียร์เข้ากับเกทหลังจากมั่นใจว่าเกทวิ่งได้อย่างราบรื่นตลอดเส้นทาง
มักจะติดตั้งแร็คชิ้นต่อชิ้น เพื่อหลีกเลี่ยงการทำให้เปียกหรือบล็อกโปรดปรับช่องว่างของชั้นวาง เราแนะนำวิธีหนึ่ง (ดูรูปที่ 3): แก้ไขแร็ค 1 และแร็คหลังจากปรับแร็คสองตัวด้วยแร็คปรับขนาดเล็ก
แจ้งให้ทราบ
1) แรงดันใช้งานคือ 10% ของแรงดันไฟฟ้าให้ใช้ตัวควบคุมพลังงานหากอยู่ในพื้นที่ของแรงดันไฟฟ้าที่ระเหยได้
2) โมดูลัสของเกียร์: M = 4 Gear scalar: Z = 15 โปรดใช้ชั้นวางผู้สื่อข่าว
3) ประตูควรมีความสมดุลและระดับ ดังนั้นเกียร์และชั้นวางสามารถแก้ไขได้ดี
4) ช่องว่างระหว่างเกียร์ควรจะเป็นผู้ประกอบการประตู fi สามารถเคลื่อนย้ายได้อย่างราบรื่น
