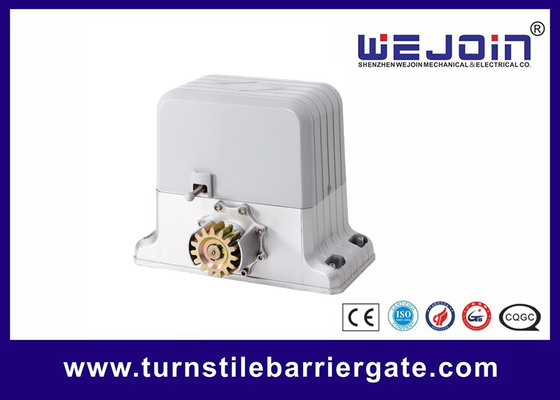

1800kg ac คณะกรรมการควบคุมมอเตอร์ประตูไฟฟ้าสำหรับประตูบานเลื่อน
คุณสมบัติหลัก
มอเตอร์ AC พร้อมชุดควบคุมในตัว
ปุ่มกด / อินเตอร์เฟซปุ่มเดียว
สัญญาณไฟเตือนลำแสงภาพถ่ายและลำแสงนิรภัย
ผู้ใช้สามารถเลือกฟังก์ชั่นปิดอัตโนมัติ
เริ่มต้นอ่อนและหยุดช้า (รุ่นสมาร์ทเสริม)
ฟังก์ชั่นย้อนกลับอัตโนมัติเมื่อชนสิ่งกีดขวางระหว่างการปิด (รุ่นสมาร์ทเสริม)
การออกแบบปุ่มปลดล็อคแบบแมนนวลสำหรับไฟดับฉุกเฉิน
ข้อมูลจำเพาะ
แบบ | WJKMP202 | |
แรงดันไฟฟ้า | 220V ± 10% | 110V ± 10% |
ความถี่ | 50HZ | 60HZ |
ปัจจุบัน | 2.7A | 5.8A |
แรงดันมอเตอร์ | AC220V / 110V | |
ตัวเก็บประจุ | 20μf | 60μf + 14μf |
กำลังขับ | 350W | |
ดูดซับพลังงาน | 594W | 638W |
ฐานมอเตอร์และมันติดตั้ง
1. การติดตั้งฐานมอเตอร์: กำหนดตำแหน่งการติดตั้งของถาดฐานตามขนาดของมอเตอร์และความสูงของตำแหน่งการติดตั้งของแร็คเกียร์ จากนั้นฝังสลักเกลียวแบบขั้นสูงหรือใช้สลักเกลียวขยายตัวเพื่อฝังฐานลงในมูลนิธิซีเมนต์
2. หากติดตั้งแร็คเกียร์แล้วให้ยึดมอเตอร์ไปที่ฐานและหมุนคลัตช์โดยใช้ปุ่มคลัตช์ไปที่ตำแหน่งปิดจากนั้นให้เฟืองเกียร์ของชุดมอเตอร์ตรงไปที่แร็คเกียร์จากนั้นให้วางตำแหน่งของฐาน สามารถตั้งค่า ถอดมอเตอร์และยึดฐาน
การติดตั้งแร็ค
ทำให้เกียร์ของแร็คเกียร์เข้าหาพื้น ทำให้เกียร์ของชั้นวางพอดีกับเกียร์ของมอเตอร์ ขันสกรูเกียร์เข้ากับประตูด้วยสกรู ดันเกทและทำให้มันเคลื่อนที่ตลอดเส้นทางยึดเกียร์เข้ากับเกทหลังจากมั่นใจว่าเกทวิ่งได้อย่างราบรื่นตลอดเส้นทาง
มักจะติดตั้งแร็คชิ้นต่อชิ้น เพื่อหลีกเลี่ยงการทำให้เปียกหรือบล็อกโปรดปรับช่องว่างของชั้นวางเกียร์ เราแนะนำวิธีหนึ่ง (โปรดดูรูปที่ 3): แก้ไขแร็ค 1 และชั้นวางหลังจากปรับสองชั้นวางด้วยชั้นปรับขนาดเล็ก
